Fußgängertunnel

Auffahrrampe für Fußgängertunnel bestehend aus: 2 x Verbinder für die Rampe (Art.-Nr. 2055840)2 x Verbinder für die Rampe (Art.-Nr. 2055841)1 x Rampe für Fußgängertunnel (Art.-Nr. 2061286)2 x Geländer für Rampe (Art.-Nr. 2061287)1 x Rampe für Fußgängertunnel (Art.-Nr. 2061289)12 x Sechskantmutter M12 (Art.-Nr. E1M12V)24 x Unterlegscheiben A13 (Art.-Nr. E1U13)4 x Sechskantschrauben M12x60 (Art.-Nr. E1Y1260ISO4017)8 x Sechskantschrauben M12x90 (Art.-Nr. E1Y1290DIN931E)

Eckrahmen für Fußgängertunnel aus stabiler Rohrrahmenkonstruktion verschweißt mit Aufnahmehülsen der Verbindungsstreben und angeschweißten Laschen, die ein sicheres anbringender Holzelemente Art Nr. 3B165 garantieren,incl. seitlichen Verbindungselemente, die für einestabile Einheit des gesamten Fußgängertunnels sorgenAusführung: verzinkt

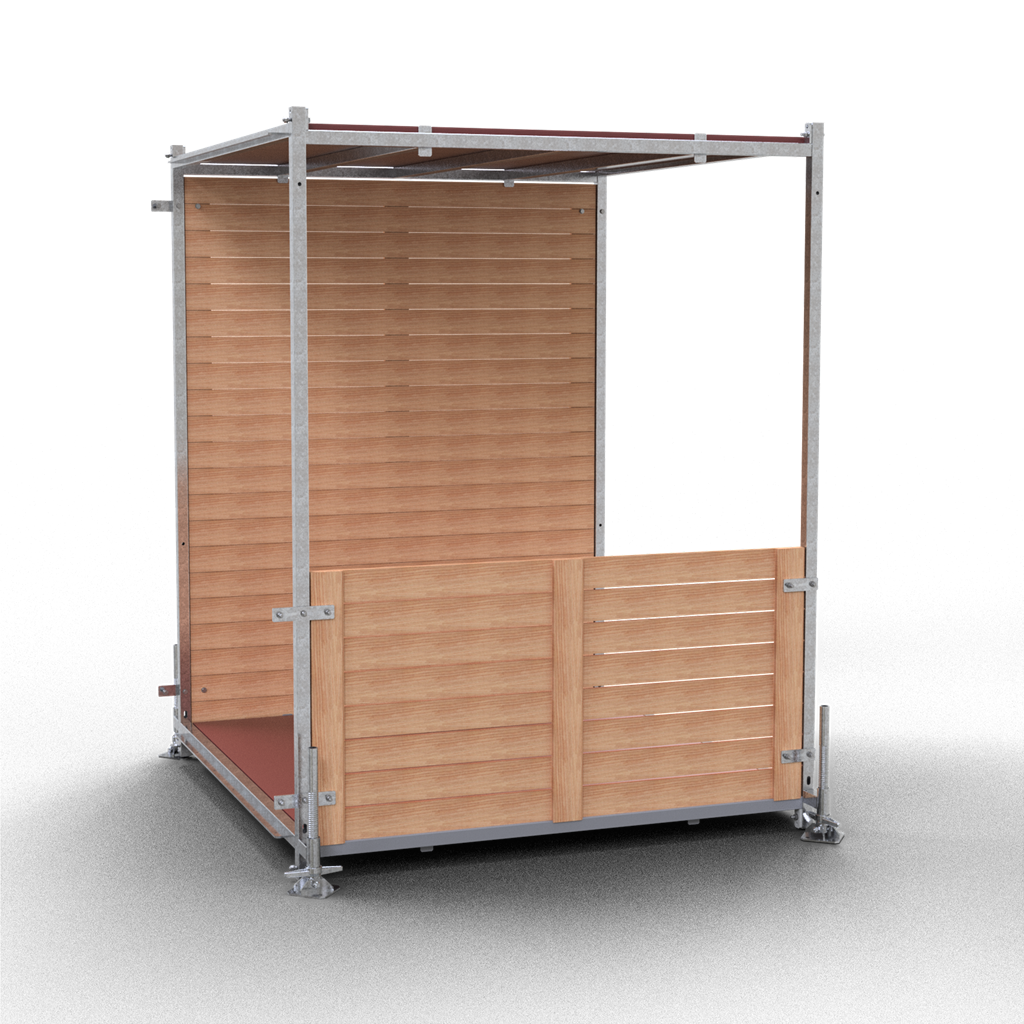

Fußgängertunnel Anfangs- und End-Element bestehend aus: 1 x Holzbauzaun 2,5x2,0m (Art.-Nr. 3B165)1 x Holzbauzaun 1,0x2,0m (Art.-Nr. 3B165-10) 4 x neigbarer Gewindefuß (Art.-Nr. 70670N)4 x Schalungsplatte 1,0x2,0m (Art.-Nr. 2051100)8 x Verbinder für Anfangselement (Art.-Nr. 2055814)4 x Verbinder für Mittelstück (Art.-Nr. 2055815)2 x senkrechter Rahmen (Art.-Nr. 2061282)2 x waagerechter Rahmen (Art.-Nr. 2061283)56 x Unterlegscheiben A13 (Art.-Nr. E1U13)20 x Sechskantschrauben M12x80 (Art.-Nr. E1Y1280ISO4017)8 x Sechskantschrauben M12x90 (Art.-Nr. E1Y1290DIN931E)28 x Sechskantmutter M12 (Art.-Nr. E1M12V)

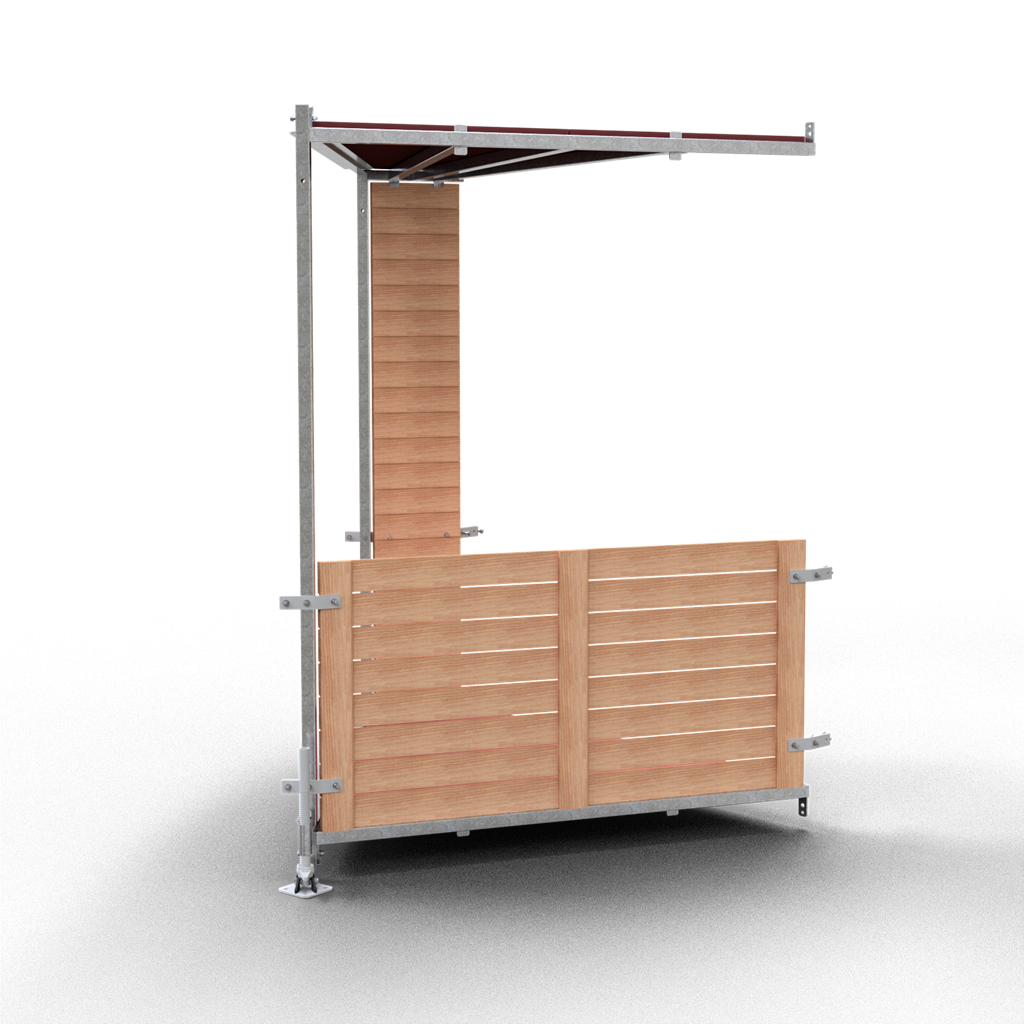

Fußgängertunnel Eckelement Typ A bestehend aus: 1 x Holzbauzaun 1,0x2,0m (Art.-Nr. 3B165-10) 1 x Holzbauzaun 0,425x2,5m (Art.-Nr. 3B165E) 2 x neigbarer Gewindefuß (Art.-Nr. 70670N)8 x Verbinder für Eck-Element 1x22,5 Grad (Art.-Nr. 2055820)4 x Verbinder für Eck-Element 2x 22,5 Grad (Art.-Nr. 2055821)4 x Holzschalungsplatte 233/1000x1851mm (Art.-Nr. 2055822)1 x senkrechter Rahmen (Art.-Nr. 2061282)2 x waagerechter Rahmen (Art.-Nr. 2061284)28 x Sechskantmutter M12 (Art.-Nr. E1M12V)56 x Unterlegscheiben A13 (Art.-Nr. E1U13)24 x Sechskantschrauben M12x80 (Art.-Nr. E1Y1280ISO4017)4 x Sechskantschrauben M12x90 (Art.-Nr. E1Y1290DIN931E)

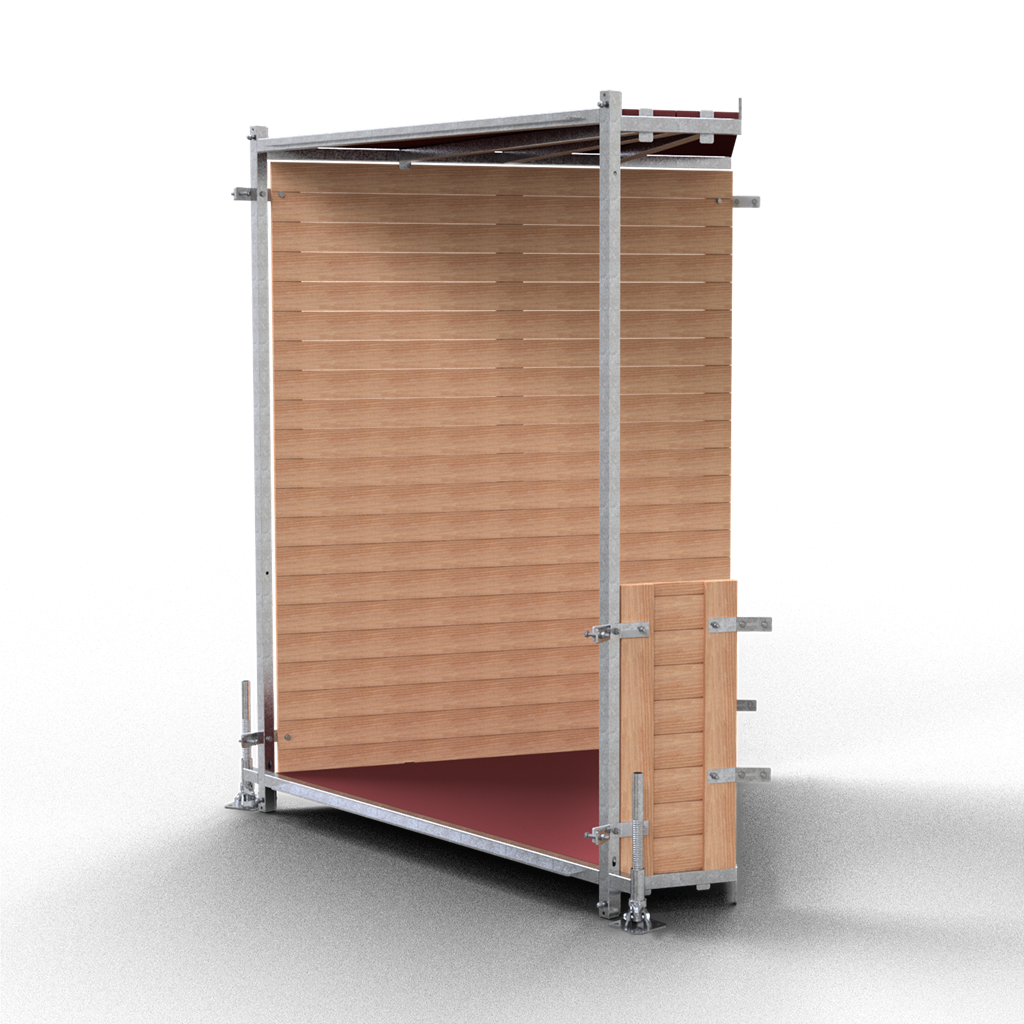

Fußgängertunnel Eckelement Typ I bestehend aus: 1 x Holzbauzaun 2,5x2,0m (Art.-Nr. 3B165) 1 x Holzbauzaun 0,425x1,00m (Art.-Nr. 3B165E-10) 2 x neigbarer Gewindefuß (Art.-Nr. 70670N)8 x Verbinder für Eck-Element 1x22,5 Grad (Art.-Nr. 2055820)4 x Verbinder für Eck-Element 2x 22,5 Grad (Art.-Nr. 2055821)4 x Holzschalungsplatte 233/1000x1851mm (Art.-Nr. 2055822)1 x senkrechter Rahmen (Art.-Nr. 2061282)2 x waagerechter Rahmen (Art.-Nr. 2061284)28 x Sechskantmutter M12 (Art.-Nr. E1M12V)56 x Unterlegscheiben A13 (Art.-Nr. E1U13)24 x Sechskantschrauben M12x80 (Art.-Nr. E1Y1280ISO4017)4 x Sechskantschrauben M12x90 (Art.-Nr. E1Y1290DIN931E)

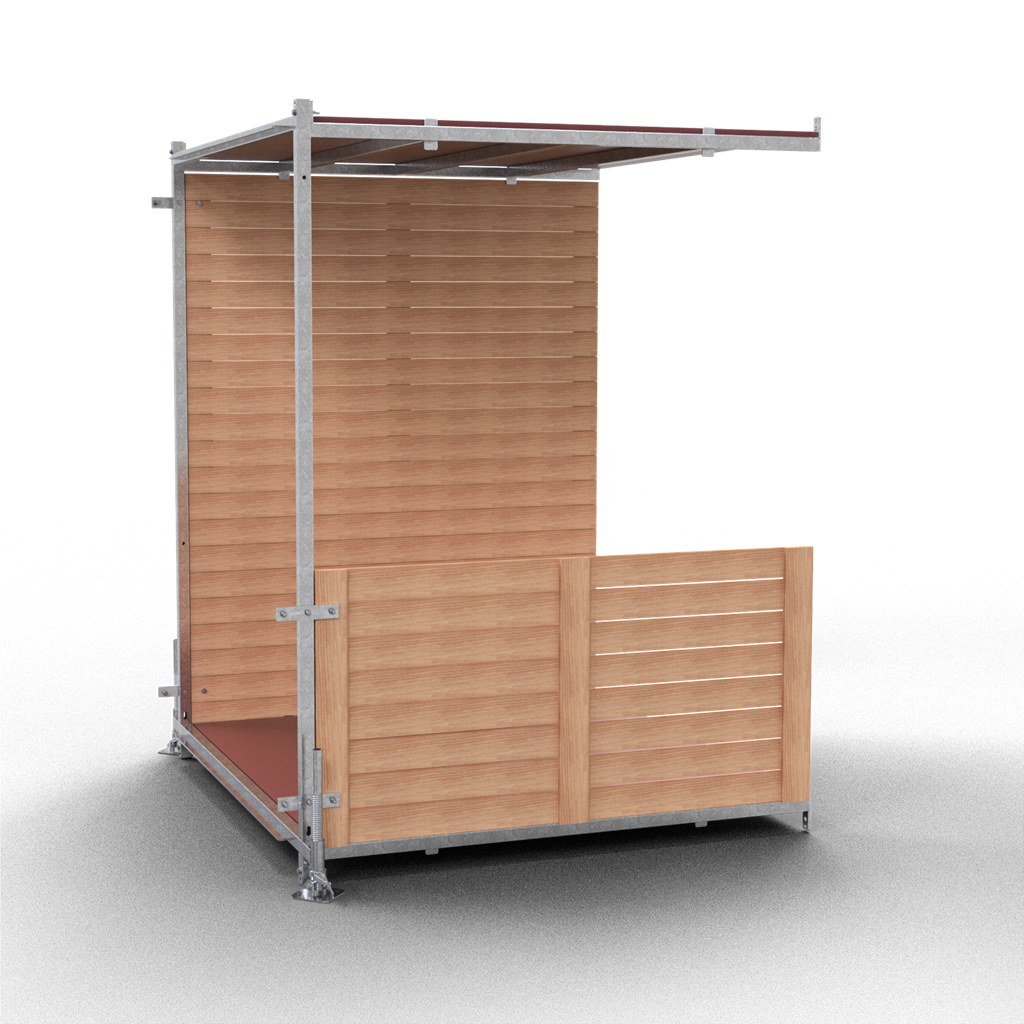

Fußgängertunnel Mittelstück Element bestehend aus: 1 x Holzbauzaun 2,5x2,0m (Art.-Nr. 3B165)1 x Holzbauzaun 1,0x2,0m (Art.-Nr. 3B165-10) 2 x neigbarer Gewindefuß (Art.-Nr. 70670N)4 x Schalungsplatte 1,0x2,0m (Art.-Nr. 2051100)4 x Verbinder für Mittelstück (Art.-Nr. 2055815)1 x senkrechter Rahmen (Art.-Nr. 2061282)2 x waagerechter Rahmen (Art.-Nr. 2061283)16 x Sechskantmutter M12 (Art.-Nr. E1M12V)32 x Unterlegscheiben A13 (Art.-Nr. E1U13)12 x Sechskantschrauben M12x80 (Art.-Nr. E1Y1280ISO4017)4 x Sechskantschrauben M12x90 (Art.-Nr. E1Y1290DIN931E)

Querverbinder für Fußgängertunnelaus Stahl-Vierkantrohr zur Unterstützung der Holzbeläge, die für einenstabilen Aufbau im Gehbereich des Tunnels sorgen.Ausführung: verzinkt

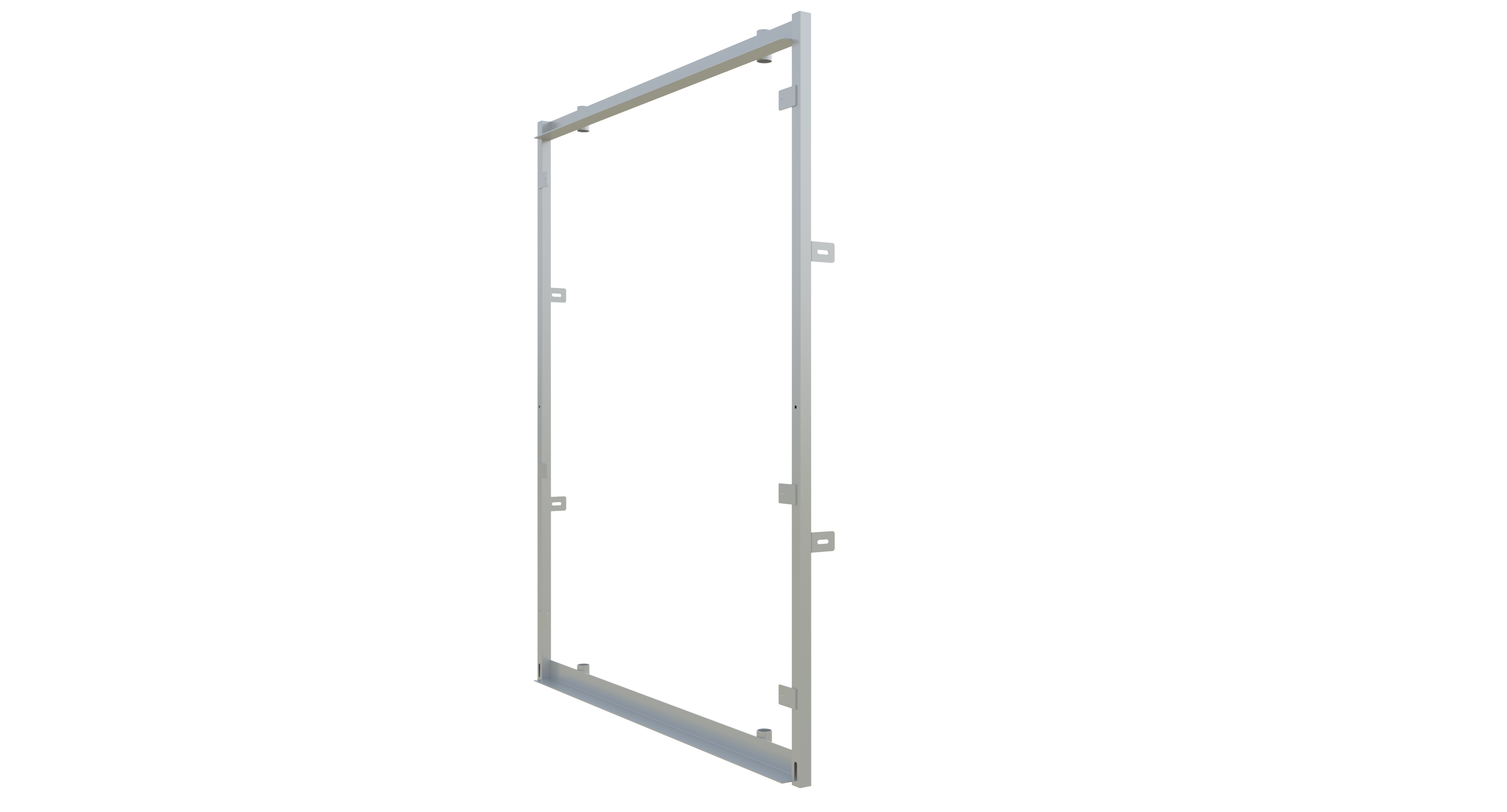

Rahmen für Fußgängertunnel aus stabiler Rohrrahmenkonstruktion verschweißt mit Aufnahmehülsen der Verbindungsstreben und angeschweißten Laschen, die ein sicheres anbringender Holzelemente Art Nr. 3B165 garantieren,incl. seitlichen Verbindungselemente, die für einestabile Einheit des gesamten Fußgängertunnels sorgen.Ausführung: verzinkt

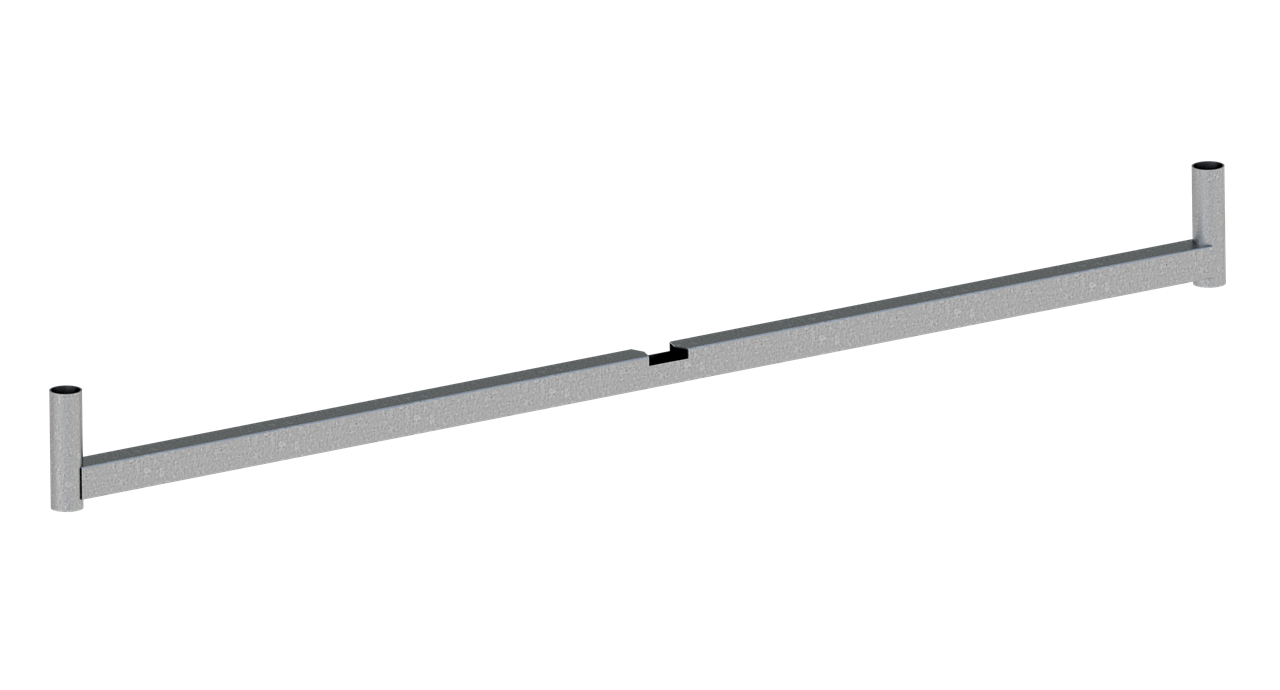

Verbindungsstrebe für Fußgängertunnel- für Rahme- für Eckrahmenelement-aus Stahl verschweißt, die für den Aufbau des Tunnels notwendig sind.Verbindungsstrebe wird unter den Rahmen Art Nr. 112500 bzw. 112500Eeingesteckt zur maßgenauen Ausrichtung in der Breite, die auch zur Auflage der Beläge Art Nr. 2051100 dienen.Ausführung: verzinkt

Verbindungsstrebe für Fußgängertunnel- für Rahme- für Rahmenelement -aus Stahl verschweißt, die für den Aufbau des Tunnels notwendig sind.Verbindungsstrebe wird unter den Rahmen Art Nr. 112500 bzw. 112500Eeingesteckt zur maßgenauen Ausrichtung in der Breite, die auch zur Auflage der Beläge Art Nr. 2051100 dienen.Ausführung: verzinkt
